Технические параметры станков серии SG
SG-60 | SG-100 | SG-168 | |
Максимальный диаметр обрабатываемой трубы, мм (сталь) | 60x2 | 100x2 | 168x2 |
Максимальная длина обработки конца, мм | 100 | 150 | 150 |
Давление гидравлики, МПА | 14 | 14 | 14 |
Скорость обработки | 100мм /3-4 сек | 140мм/5-6 сек | 140мм/10-11 сек |
Вес станка, кг | 1250 | 1 800 | 3500 |
Габариты, см | 200х600х140 | 300х750х150 | 350х125х190 |
Стандартные и дополнительные опции могут отличаться для разных моделей.
Точную комплектацию уточняйте у менеджеров компании «Перитон Инжиниринг».

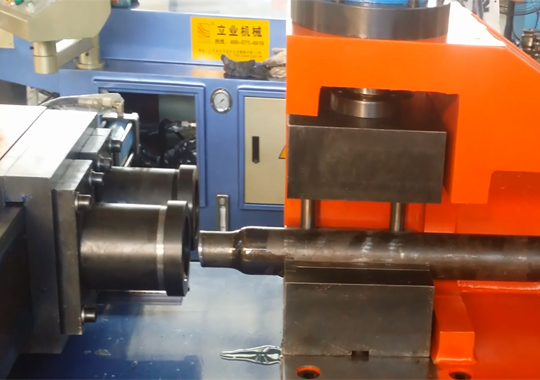

Станки серии SG предназначены для формовки законцовок труб методом осевого прессования. Станок SG работает по принципу горизонтального гидравлического пресса. Имеется две или более формующие станки, последовательно приводимые в движение одним гидроцилиндром. Заготовка зажимается вертикальным гидроцилиндром, после чего осуществляется формовка конца трубы. Сложные формы законцовок могут потребовать многоэтапного воздействия с промежуточной сменой инструментов.
Станок может работать в ручном пошаговом и в полуавтоматическом режимах. В последнем случае оператор располагает заготовку в прижимном штампе и запускает педалью рабочий цикл. Все остальные операции осуществляются станком автоматически.
С помощью станка серии SG можно редуцировать (обжимать) конец трубы, а также наоборот, раздавать его. Кроме того, доступны и иные формы, такие как зиговка, раздача на конус, фиксация крепежных элементов.
